편심 샤프트의 노련한 공급업체로서 저는 이러한 필수 구성 요소의 성능과 수명에 있어서 동적 균형이 중요한 역할을 한다는 것을 직접 목격했습니다. 편심 샤프트는 자동차 엔진부터 산업 기계에 이르기까지 다양한 응용 분야에 사용되며 회전 운동을 선형 운동으로 또는 그 반대로 변환하는 기능이 매우 중요합니다. 그러나 편심 샤프트에서 동적 균형을 달성하고 유지하는 것이 항상 간단한 것은 아니며 심층적인 탐구가 필요한 주제입니다.
편심 샤프트의 동적 균형 이해
동적 균형은 기계의 회전 부품(이 경우 편심 샤프트)의 질량이 회전축 주위에 고르게 분포되어 있는 상태를 나타냅니다. 편심 샤프트가 균형을 벗어나면 불균형한 힘이 발생하여 샤프트 자체와 기타 연결된 구성 요소에 과도한 진동, 소음 및 조기 마모가 발생할 수 있습니다.
편심 샤프트의 경우 질량 중심이 오프셋된 고유 설계로 인해 동적 균형을 달성하는 것이 독특한 과제입니다. 오프셋 또는 편심은 샤프트에 기능성을 부여하지만 주의 깊게 관리해야 하는 불균형을 초래하기도 합니다. 예를 들어, 자동차 엔진에서 불균형한 편심 샤프트는 거친 공회전, 연비 감소, 심지어 시간이 지남에 따라 엔진 손상을 유발할 수 있습니다.
동적 균형 요구 사항에 영향을 미치는 요소
재료 및 제조 공차
편심 샤프트 생산에 사용되는 재료는 동적 균형에 큰 영향을 미칠 수 있습니다. 재료마다 밀도가 다르며 재료의 불일치로 인해 질량 불균형이 발생할 수 있습니다. 예를 들어, 스테인리스강 편심 샤프트의 금속에 함유물이나 공극이 있으면 질량 분포가 고르지 않게 될 수 있습니다.
제조 공차도 중요한 역할을 합니다. 편심이 지정된 한계 내에 있는지 확인하려면 정밀한 가공이 필수적입니다. 가공 공정에서 작은 편차라도 샤프트의 불균형을 초래할 수 있습니다. 공급업체로서 우리는 이러한 오류를 최소화하기 위해 고정밀 CNC 가공 기술에 많은 투자를 하고 있습니다. 우리의정밀 편심 샤프트이는 엄격한 제조 공차에 대한 당사의 약속을 입증하는 것입니다.
작동 속도
편심 샤프트가 작동하는 속도는 또 다른 핵심 요소입니다. 작동 속도가 높을수록 불균형 효과가 증폭됩니다. 저속에서 불균형 샤프트는 경미한 진동만을 유발할 수 있습니다. 그러나 속도가 증가함에 따라 이러한 진동은 기계적 고장을 일으킬 정도로 심해질 수 있습니다. 높은 RPM에서 작동하는 산업 기계의 경우 동적 균형 요구 사항이 훨씬 더 엄격합니다. 우리는 제공합니다스테인레스 스틸 편심 샤프트고속 애플리케이션의 요구 사항을 충족하도록 특별히 설계된 옵션입니다.
응용 프로그램 - 특정 요구 사항
다양한 응용 분야에는 고유한 동적 균형 요구 사항이 있습니다. 예를 들어 인쇄기에서 편심축의 균형이 맞지 않으면 인쇄판이 잘못 정렬되어 인쇄 품질이 저하될 수 있습니다. 반면, 유압 펌프에서는 샤프트의 불균형으로 인해 유량이 감소하고 에너지 소비가 증가할 수 있습니다. 공급업체로서 우리는 고객과 긴밀히 협력하여 특정 응용 분야 요구 사항을 이해하고 필요한 동적 균형 사양을 충족하는 맞춤형 편심 샤프트를 제공합니다.
동적 균형 측정 및 달성
동적 균형 측정
편심 샤프트의 동적 균형을 측정하는 방법에는 여러 가지가 있습니다. 일반적인 접근 방식 중 하나는 밸런싱 머신을 사용하는 것입니다. 이 기계는 회전 중에 발생하는 진동을 측정하여 불균형의 크기와 위치를 감지할 수 있습니다. 고급 밸런싱 기계는 실시간 피드백을 제공하여 정밀한 조정이 가능합니다.
또 다른 방법은 스트레인 게이지를 사용하는 것입니다. 스트레인 게이지는 회전 중에 샤프트에 작용하는 힘을 측정할 수 있으며, 이는 불균형을 계산하는 데 사용할 수 있습니다. 이 방법은 기존 밸런싱 기계를 사용하여 측정하기 어려운 샤프트에 특히 유용합니다.
동적 균형 달성
불균형이 측정되면 이를 교정하는 방법에는 여러 가지가 있습니다. 한 가지 방법은 샤프트에 재료를 추가하거나 제거하는 것입니다. 예를 들어, 샤프트 한쪽의 질량 초과로 인해 불균형이 발생한 경우 기계 가공을 통해 재료를 제거할 수 있습니다. 반대로 질량이 부족한 경우에는 용접이나 평형추 부착 등의 방법으로 재료를 추가할 수 있습니다.
또 다른 접근 방식은 조정 가능한 균형추를 사용하는 것입니다. 불균형을 보상하기 위해 이러한 균형추를 조정할 수 있습니다. 이 방법은 재조정이 용이하므로 작동 조건이 변경될 수 있는 응용 분야에서 자주 사용됩니다.
편심 샤프트에서 동적 균형의 중요성
향상된 성능
동적으로 균형 잡힌 편심 샤프트가 원활한 작동을 보장합니다. 진동을 줄여 더 효율적인 동력 전달을 가능하게 합니다. 자동차 엔진에서는 이를 통해 가속력과 연비가 향상될 수 있습니다. 산업 기계에서는 시스템의 전반적인 생산성을 향상시킬 수 있습니다.
수명 연장
진동으로 인한 응력을 줄임으로써 균형 잡힌 편심 샤프트의 수명이 길어집니다. 베어링, 씰 및 기타 구성 요소의 마모가 적어 유지 관리 및 교체 빈도가 줄어듭니다. 이는 비용을 절감할 뿐만 아니라 가동 중지 시간도 최소화합니다.
안전
불균형한 편심 샤프트는 안전 위험을 초래할 수 있습니다. 과도한 진동으로 인해 부품이 느슨해지거나 파손되어 사고가 발생할 수 있습니다. 편심 샤프트를 사용하는 모든 기계의 안전한 작동을 위해서는 적절한 동적 균형을 보장하는 것이 필수적입니다.
신뢰할 수 있는 편심 샤프트 공급업체와 협력
편심 샤프트 공급업체로서 당사는 동적 균형의 중요성을 이해하고 고객에게 고품질의 균형 잡힌 제품을 제공하기 위해 최선을 다하고 있습니다. 당사의 전문가 팀은 편심 샤프트의 설계, 제조 및 밸런싱에 대한 광범위한 경험을 보유하고 있습니다. 우리는 최첨단 장비와 기술을 사용하여 우리가 생산하는 모든 샤프트가 최고 수준의 동적 균형을 충족하는지 확인합니다.

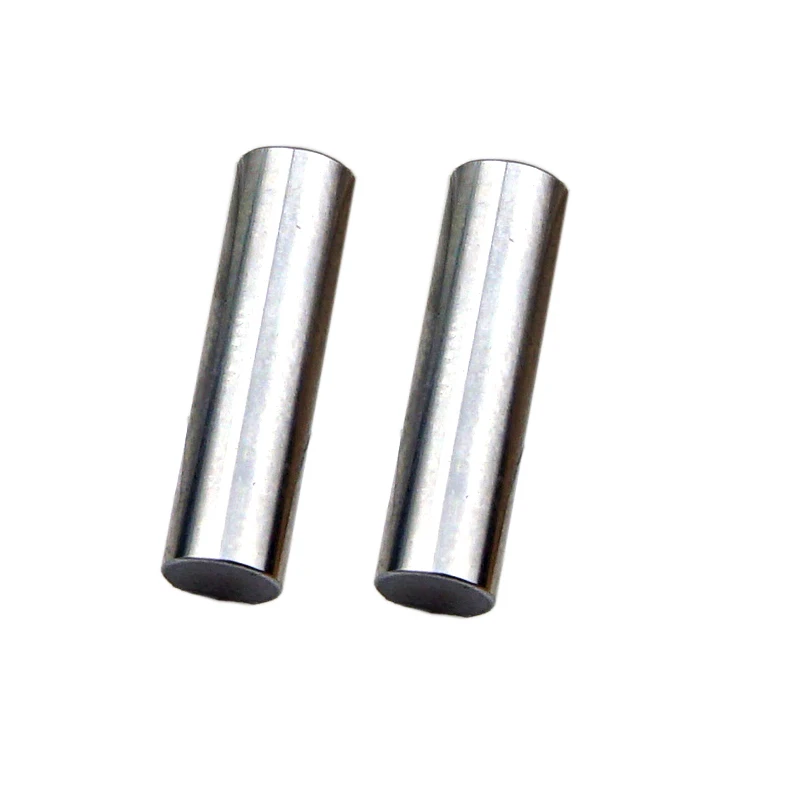

편심 샤프트 시장에 있다면,정밀 편심 샤프트고정밀 애플리케이션 또는스테인레스 스틸 편심 샤프트부식성 환경을 위해 우리가 도와드리겠습니다. 귀하의 특정 요구 사항에 대해 논의하려면 당사에 문의하시고 귀하의 요구 사항에 맞는 완벽한 솔루션을 제공해 드리겠습니다. 우리는 귀하의 기계 성능을 최적화하기 위해 귀하와 협력하기를 기대합니다.
참고자료
- 해리스, TA 및 코찰라스, 미네소타(2007). 롤링 베어링 분석. 와일리.
- Shigley, JE, Mischke, CR, & Budynas, RG(2004). 기계공학 디자인. 맥그로-힐.
- Spotts, MF, Shoup, TE, & Hamrock, BJ(2004). 기계요소의 설계. 프렌티스 홀.
